CÂBLE MOYENNE TENSION ISOLÉ S26 TOUT TERRAIN

NF C 33-226 / NM 06.3.257

Utilisation

  • Réalisation de liaisons MT urbaines et rurales
  • Réseaux MT dans l’industrie privée
  • Posé directement sans protection mécanique  supplémentaire et sans apport de sable et sans contrôle de remblai (Câble HTA tout terrain)

Description

  1. Âme rigide câblée en Alu ou en Cu de classe 2
  2. Écran semi conducteur extrudé
  3. Isolant PR
  4. Écran semi-conducteur cannelé et pelable+poudre gonflant
  5. Ruban alu adhérent à la gaine ( Posé en long)
  6. Gaine en PE (catégorie C2 NF C 32-070 / NM 06.3.003)
  7. Ruban séparateur
  8. Gaine supérieure lisse (résistance à l’abrasion et aux chocs)

Points particuliers

  • Tension nominale Uo/U: entre 12/20 (24) KV et 18/30 (36) KV
  • Tension d’essai ≈ 3,5 Uo (KV)
  • Rayon de courbe identique au câble standard
  • Amortissement des contraintes mécaniques à la nature et à la forme de la gaine supérieure
  • Résistance aux chocs, à l’abrasion et au poinçonnement
  • Perte maxi de 1% d’intensité admissible par rapport au câble sans gaine supérieure

Constitution

  • Triple extrusion en même temps du semi-conducteur interne, isolant et semi-conducteur externe cannelé.
  • Le câble est isolé en polyéthylène réticulé à champ radial.
  • L’étanchéité longitudinale est assurée par une poudre gonflant en présence d’humidité.
  • La gaine supérieure permet de poser le câble sans apport de sable dans la tranchée, elle est compatible avec les outils existants.
Catégories : , Étiquettes : , ,

Description

Référence Section câble (mm²) Diamètre sur isolant approx (mm) Diamètre sur 1ère gaine (mm) Diamètre sur gaine supérieure Auto-induction (mH/Km) Capacité (uF/Km) Masse total du câble (Kg/Km) Rayon de courbure mini (sur touret ou câble posé) (mm) Conditionnement T : Touret (m)
 Aluminium unipolaire                                                                                      Tension 12 / 20 (24 KV)
M6A95R12 95 24.0 31.5 35.5 0.41 0.21 1100 450 T 1000
M6A150R12 150 25.2 32 36 0.37 0.27 1300 450 T 1000
M6A240R12 240 28.4 34 38 0.33 0.32 1680 550 T 1000
 Aluminium unipolaire                                                                                      Tension 18 / 30 (36 KV)
M6A95R18 95 27.9 36 40 0.42 0.17 1330 500 T 1000
M6A150R18 150 29.3 39 43 0.38 0.21 1450 500 T 1000
M6A240R18 240 32.9 40 44.5 0.35 0.26 1850 500 T 1000
Référence Section câble (mm²) Diamètre maxi extérieur (mm) Rayon courbure (mm) Masse approxi (Kg/Km) Auto-induction (mH/Km) Chute de tension cosj=0.8(VA/Km) Conditionnement T : Touret (m)
Air libre (30°C) En terré (20°C)
 Aluminium tripolaire                                                                                      Tension 12 / 20 (24 KV)
M6AC50R12 3x1x50 67 500 2600 178 187 1.27 T 500
M6AC95R12 3x1x95 73 550 3300 273 275 0.69 T 500
M6AC150R12 3x1x150 76 660 3900 358 350 0.49 T 500
M6AC240R12 3x1x240 84 700 5050 490 461 0.33 T 500
 Aluminium tripolaire                                                                                      Tension 18 / 30 (36 KV)
M6AC95R18 3x1x150 89 720 4400 350 350 0.29 T 250
M6AC150R18 3x1x240 99 750 5600 490 461 0.19 T 250

Avis

Il n’y a pas encore d’avis.

Soyez le premier à laisser votre avis sur “CÂBLE MOYENNE TENSION ISOLÉ S26 TOUT TERRAIN”

Votre adresse e-mail ne sera pas publiée. Les champs obligatoires sont indiqués avec *

Produits apparentés

  • Énergies renouvelables

    CÂBLE PHOTOVOLTAIQUES PV-SOLR 1/1 KV

    NF EN 50618

    DESCRIPTION DU CÂBLE PV SOLR:

    • Les câbles solaires PV SOLR sont adaptés aux interconnexions des différents éléments des systèmes photovoltaïques. Ces câbles pour photovoltaïques peuvent également être utilisés pour une installation fixe à l’extérieur et à l’intérieur, sans protection ou dans des tuyaux exposés ou encastrés ou dans des systèmes fermés similaires. Le câble PV SOLR …
  • Énergies renouvelables

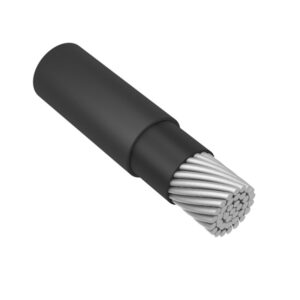

    CABLES IRVEO POUR BORNES DE RECHARGE

    NM 06.3.041 / NF C 32-323 / CEI 60502-1

    Utilisation

    • Installations industrielles
    • Installation intérieure adaptée aux endroits publics à risque d’incendie
    • Alimentation de puissance ou de liaison de poste fixe, bornes électriques pour véhicules
    • Pose en chemin de câbles sur tablettes ou autres supports ou sur colonnes montantes d’immeubles, en caniveaux ou enterrés avec protection mécanique. Il peut …
  • Énergies renouvelables , Câbles Industriels

    CÂBLE AR2V SOLAIRO POUR INSTALLATIONS PHOTOVOLTAÏQUES

    CEI 60502-1

    Utilisation

    • Installations industrielles ou tertiaires basse tension.
    • Liaisons entre transformateurs HTA / BT.
    • Liaisons entre TGBT et tableaux.
    • Principalement dédiés aux centrales photovoltaïques.

    Description

    1. Âme ronde en aluminium
    2. Isolation XLPE / PR
    3. Gaine PVC noir résistant aux UV et aux intempéries

    Points particuliers

    • Tension Uo/U …
  • Énergies renouvelables , Câbles Moyenne tension

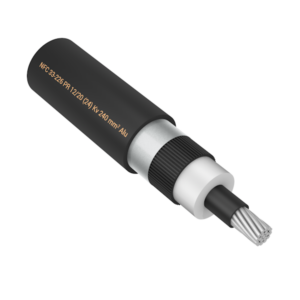

    CÂBLE MOYENNE TENSION ISOLÉ S26 Aluminium
