CÂBLE RIGIDE ARMÉ ALU U-1000 ARVFV

NM 06.3.039 / XP C 32-322

Utilisation

  • Installations industrielles
  • Pose en chemin de câbles, en caniveaux ou enterrés sans protection mécanique

Description

  1. Âme ronde en Alu classe 2 câblée
  2. Isolation PR / XLPE
  3. Revêtement d’assemblage
  4. Gaine intérieure en PVC
  5. Armure d’acier en double feuillard
  6. Gaine extérieure en PVC noir résistant aux UV et aux intempéries

Points particuliers

  • Tension nominale Uo/U ≈ 0,6 / 1 Kv
  • Tension d’essai ≈ 3500 V
  • Résistance à l’eau type AD7 / type AD8 sur demande

Catégorie : Étiquettes : , , ,

Description

Référence Section câble (mm²) Diamètre extérieur approx (mm) Masse approx (Kg/Km) Intensité admissible en ampères (1) Chute de tension V/A/Km cosØ=0.8 Conditionnement standard T : Touret (m)
A l’air libre 30°C En terre 20°C
2 conducteurs aluminium rond câblés                                 Monophasé
ARVFB16 2 x 16 18.0 490 91 104 4.0 T 1000
ARVFB25 1 x 25 22.0 700 108 133 2.5 T 1000
ARVFB35 1 x 35 24.0 850 135 160 2.0 T 1000
3 conducteurs aluminium rond câblés                                 Triphasé (2)
ARVFC16 3 x 16 19.0 550 77 87 3.4 T 1000
ARVFC25 3 x 25 23.0 770 97 111 2.2 T 1000
ARVFC35 3 x 35 25.0 940 120 134 1.6 T 1000
ARVFC50 3 x 50 28.0 1200 146 160 1.2 T 1000
ARVFC70 3 x 70 33.0 1600 187 197 0.86 T 1000
ARVFC95 3 x 95 38.0 2400 227 234 0.64 T 500
ARVFC120 3 x 120 42.0 2800 263 266 0.53 T 500
ARVFC150 3 x 150 47.0 3450 301 302 0.45 T 500
ARVFC185 3 x 185 51.0 4100 347 337 0.38 T 500
ARVFVC240 3 x 240 56.5 5000 409 388 0.31 T 500
3 conducteurs aluminium + Neutre rond câblés                         Triphasé
ARVFC5035 3×50+35 31.0 1300 146 160 1.2 T 1000
ARVFC7050 3×70+50 36.0 1800 187 197 0.86 T 500
ARVFC9550 3×95+50 40.0 2600 227 234 0.64 T 500
ARVFC12070 3×120+70 45.0 3100 263 266 0.53 T 500
ARVFC15070 3×150+70 49.0 3700 304 300 0.45 T 500
ARVFC18570 3×185+70 53.0 4300 347 337 0.38 T 500
ARVFC18595 3×185+95 54.0  4400 347  377 0.38 T 500
ARVFC24095 3×240+95 59.0  5300  409  388 0.31 T 500
4 conducteurs aluminium rond câblés                                 Triphasé
ARVFD16 4 x 16 21.0  640 77  87  3.4 T 1000
ARVFD25 4 x 25 25.0 900 97 111  2.2 T 1000
ARVFD35 4 x 35 28.0 1100 120 134  1.6 T 1000
ARVFD50 4 x 50 31.0 1400 146 160  1.2 T 1000
ARVFD70 4 x 70 38.0 2300 187 197  0.86 T 500
ARVFD95 4 x 95 42.0 2800 227 234  0.64 T 500
ARVFD120 4 x 120 46.0 3400 263 266  0.53 T 500
ARVFD150 4 x 150 51.0 4050 304 300  0.45 T 500
ARVFD185 4 x 185 56.0 4900 347 337  0.38 T 500
ARVFD240 4 x 240 63.0 6050 409 338  0.31 T 500
5 conducteurs aluminium rond câblés                                 Triphasé
ARVFE16 5 x 16 23.0  750 77  87  3.4 T 1000
ARVFE25 5 x 25 28.0 1050 97 111  2.2 T 1000
ARVFE35 5 x 35 30 1300 120 134 1.6 T 1000
ARVFE50 5 x 50 34 1600 146 160 1.2 T 1000

Avis

Il n’y a pas encore d’avis.

Soyez le premier à laisser votre avis sur “CÂBLE RIGIDE ARMÉ ALU U-1000 ARVFV”

Votre adresse e-mail ne sera pas publiée. Les champs obligatoires sont indiqués avec *

Produits apparentés

  • Câbles Industriels

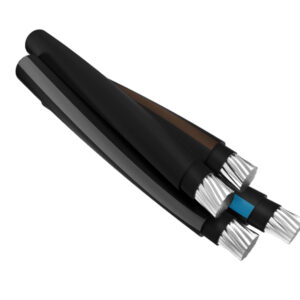

    CÂBLE RIGIDE AR2V-TORSADÉ ALU 4x/2x

    NM 06.3.006 / XP C 32-321 / NF C 15-100

    Utilisation

    • Installations industrielles ou tertiaires basse tension.
    • Liaisons entre transformateurs HTA / BT.
    • Liaisons entre TGBT et tableaux.
    • Alimentation des moyens de production industrielle (machine).

    Description

    1. Âme ronde en aluminium classe 2
    2. Isolation XLPE / PR
    3. Gaine PVC noir résistant aux UV …
  • Eleo
    Câbles Industriels

    CÂBLE RIGIDE ARMÉ CUIVRE U-1000 RVFV

    NM 06.3.006 / XP C 32-321

    Utilisation

    • Installations et connexions des basses tensions industrielles
    • Alimentation de puissance ou de liaisons de postes fixes
    • Pose en chemins de câble sur tablettes ou autres supports et sur colonnes montantes d’immeubles en caniveaux ou enterrés avec protection mécanique.

    Description

    1. Âme rigide en cuivre unitaire …
  • Câbles Réseaux / ENEDIS

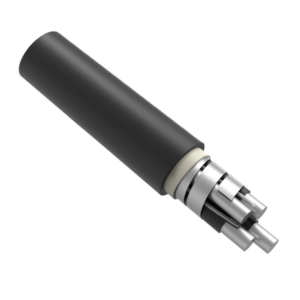

    CÂBLE DE RÉSEAU BASSE TENSION SOUTERRAIN DE DISTRIBUTION / H1 XDV-AS
