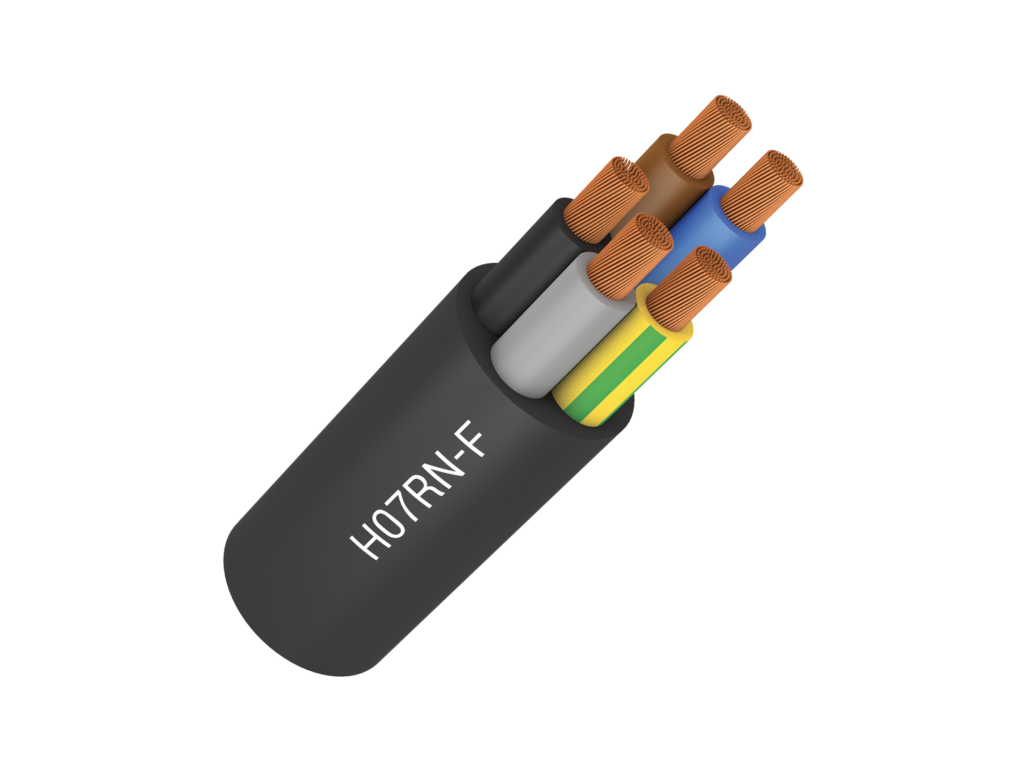

Câble flexible caoutchouc H07RN-F – Cuivre

Câbles flexibles isolés en caoutchouc avec gaine spéciale adaptés à la pose et aux connexions mobiles pour des services mécaniques, y compris lourds.

Construction

Conducteur
Cuivre souple classe 5 (IEC 60228)

Isolation
Caoutchouc élastomère (type EPR)

Gaine extérieure
Caoutchouc spécial (type PCP), résistant à l’abrasion, aux chocs et aux agents extérieurs

Assemblage
Conducteurs isolés câblés en hélice, gaine renforcée adaptée aux usages mobiles

Couleurs des conducteurs

Monoconducteur : noir
2 conducteurs : bleu – marron
3 conducteurs : marron – noir – gris (ou vert/jaune, bleu et marron)
4 conducteurs : bleu – marron – noir – gris (ou vert/jaune en remplacement du bleu)
5 conducteurs : vert/jaune – bleu – marron – noir – gris (sans vert/jaune : 2 noirs)
Multiconducteurs : noir numéroté avec conducteur vert/jaune

Couleur de gaine: Noir

Caractéristiques techniques

Tension nominale U0 : 450 V
Tension nominale U : 750 V
Tension d’essai : 2500 V
Tension maximale Um : 1000 V (installation fixe et protégée)
Température maximale de service : +60°C (+90°C en installation fixe)
Température de court-circuit : +200°C (+250°C)
Température minimale d’installation et d’utilisation : -25°C (-40°C)
Température minimale de fonctionnement (sans chocs mécaniques) : -40°C (-50°C)

Classification feu (CPR)

Eca

Conditions d’installation

Rayon de courbure minimum par câble de diamètre D (mm)

Installation fixe :
D < 8 → 3D
D < 12 → 3D
D < 20 → 4D D > 20 → 4D

Libre circulation :

D < 8 → 4D
D < 12 → 4D
D < 20 → 5D D > 20 → 6D

Effort de traction maximum conseillé :
15 N/mm² de section cuivre pour une installation mobile
50 N/mm² pour une installation fixe

Caractéristiques spéciales, en plus des caractéristiques du câble H07RN_F

• Isolation testée jusqu’à +90°C
• Excellente tenue aux basses températures : jusqu’à -40°C (dynamique) et -50°C (statique)
• Étanchéité renforcée jusqu’à 10 bars (AD8)
• Résistance à l’ozone (méthodes A et B)
• Résistance aux UV et aux conditions extérieures
• Résistance aux chocs (AG3)
• Excellente résistance aux huiles, graisses et agents atmosphériques
• Haute résistance à la flexion alternée : ≥ 100 000 cycles (sections ≤ 4 mm²)

Utilisation

Câble flexible destiné aux applications mobiles et installations temporaires ou permanentes en environnements industriels exigeants. Adapté aux installations en milieux secs, humides ou mouillés, en intérieur comme en extérieur, y compris dans des environnements industriels exigeants ou à atmosphère explosive.

Il est particulièrement adapté pour :

• Chantiers et installations temporaires
• Équipements industriels mobiles
• Machines et outillages électriques
• Environnements extérieurs, humides ou sévères
• Zones soumises à contraintes mécaniques élevées

Grâce à sa robustesse et sa flexibilité, ce câble convient également aux applications en milieux difficiles, y compris en présence d’humidité, d’huiles ou d’agents extérieurs.

Conditions d’installation

Rayon de courbure minimal (D = diamètre du câble)

Installation fixe :
D ≤ 12 mm : 3D
D > 12 mm : 4D

Installation mobile :
D ≤ 12 mm : 4D
D > 12 mm : 5D à 6D

Effort de traction maximal recommandé :

Installation mobile : 15 N/mm² (section cuivre)
Installation fixe : 50 N/mm²
