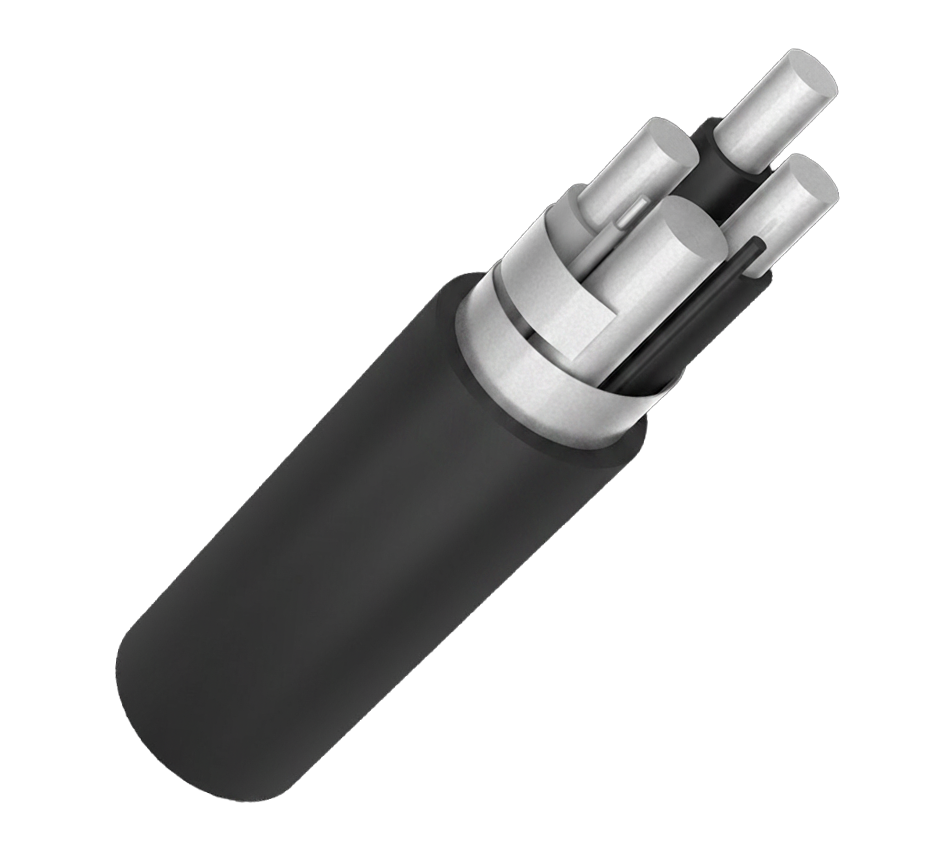

Câble BT souterrain H1 XDV-AU – Branchement

Câble basse tension 0,6/1 kV destiné aux réseaux souterrains et aériens, conçu pour une pose directe en pleine terre, avec conducteurs aluminium massifs.

Câble basse tension conforme aux normes Enedis 33-S-210 / NM 06.3.069, destiné à la réalisation des réseaux de distribution électrique souterrains et aériens.

Sa conception avec conducteurs aluminium massifs, isolation XLPE et écran métallique garantit une fiabilité élevée, une bonne tenue mécanique et une résistance aux conditions environnementales.

Ce câble est particulièrement adapté aux installations enterrées sans protection mécanique supplémentaire.

Construction

• Conducteur de phase : Âmes massives en aluminium de forme ronde, classe 1 (≤ 50 mm²)
• Conducteur neutre : Âme massive en aluminium de forme ronde, classe 1 (≤ 50 mm²)
• Isolation : Polyéthylène réticulé (XLPE) noir avec repérage des phases
• Étanchéité : Fils gonflants hydrobloquants au centre et aux interstices périphériques
• Écran métallique : Ruban en acier galvanisé en contact avec le conducteur neutre
• Protection : Poudre gonflante sur écran métallique pour assurer l’étanchéité
• Gaine extérieure : PVC noir, résistant aux UV et aux intempéries
• Bourrage : Bourrage en PVC

Caractéristiques techniques

• Tension nominale U0/U (Um) : 0,6/1 (1,2) kV
• Température maximale en service : 90°C
• Rayon de courbure minimal :
  • 8 × diamètre extérieur (posé)
  • 16 × diamètre extérieur (en cours de pose)
• Pose : enterrée directe

Performances environnementales

• Étanchéité : AD7
• Résistance aux UV : excellente
• Résistance aux chocs : excellente

Utilisation

Câble destiné aux réseaux basse tension pour la distribution d’énergie électrique en installations souterraines et aéro-souterraines.

Il est utilisé pour :

• Les réseaux de distribution basse tension
• Les installations enterrées en zones urbaines et rurales
• Les infrastructures électriques nécessitant une pose directe en pleine terre
• Les réseaux aéro-souterrains
