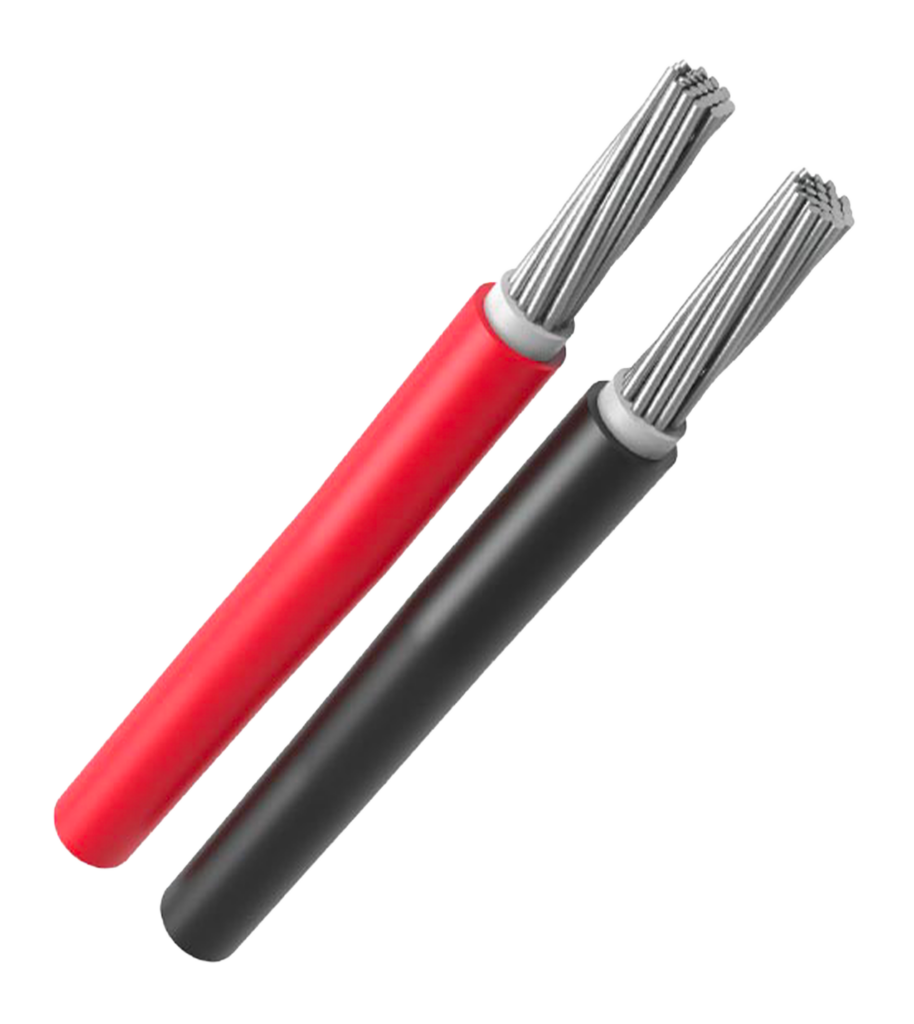

Câble H1Z2Z2-K

Câbles flexibles monoconducteurs adaptés aux systèmes photovoltaïques et solaires, avec isolation LSOH en polymère réticulé et gaine sans halogène. Testés pour une durée de vie supérieure à 25 ans. Ces câbles peuvent être utilisés jusqu’à 1800 Vcc par rapport à la terre.

Câble photovoltaïque conforme aux normes EN 50618 et EN 50575, destiné à l’interconnexion des différents éléments des installations solaires.

Sa conception avec conducteur en cuivre étamé souple, isolation et gaine réticulées sans halogène (LSZH) garantit une excellente durabilité, une résistance élevée aux UV et une longue durée de vie (>25 ans).

Adapté aux installations en courant continu (DC), il peut être utilisé en extérieur, en conduits, en pose directe ou en contact avec le sol.

Construction

Conducteur
Cuivre étamé recuit, souple, classe 5

Isolation
Composé réticulé sans halogène (LSZH)

Gaine extérieure
Composé LSZH réticulé, résistant aux UV et aux conditions extérieures

Caractéristiques techniques

• Tension nominale U0 : 1000 V AC / 1500 V DC
• Tension nominale U : 1000 V AC / 1500 V DC
• Tension d’essai : 6500 V AC
• Tension maximale Um : 1200 V AC / 1800 V DC
• Température maximale conducteur : +90°C (continu) / +120°C (20 000 h)
• Température court-circuit : +250°C (5 s)
• Température minimale d’installation : -25°C
• Température minimale d’utilisation : -40°C

Classification feu (CPR)

Dca-s2, d2, a1

Comportement au feu

Catégorie C2 – retardateur de flamme

Performances environnementales

Résistance aux UV : excellente
Résistance aux conditions extérieures : élevée
Étanchéité : AD8

Conditions d’installation

Rayon de courbure minimum par diamètre D :

Conducteur :
D < 8 → 2D
D < 12 → 3D
D < 20 → 4D D > 20 → 4D

Installation fixe :
D < 8 → 3D
D < 12 → 3D
D < 20 → 4D D > 20 → 4D

Effort maximal de traction :
15 N/mm²

Couleurs de base

Monoconducteur :
Gris clair

Couleur gaine
Noir
Rouge
Bleu

Utilisation

Pour l’interconnexion des différents éléments des systèmes photovoltaïques.

Utilisation pour :

• Installations fixes intérieures et extérieures
• Conduits non protégés
• Installations suspendues dans l’air
• Câblage souterrain direct ou indirect
• Applications de puissance et de contrôle extérieures

Caractéristiques spéciales :
Résistance à l’eau AD8 selon CEI EN 50525-2-21
